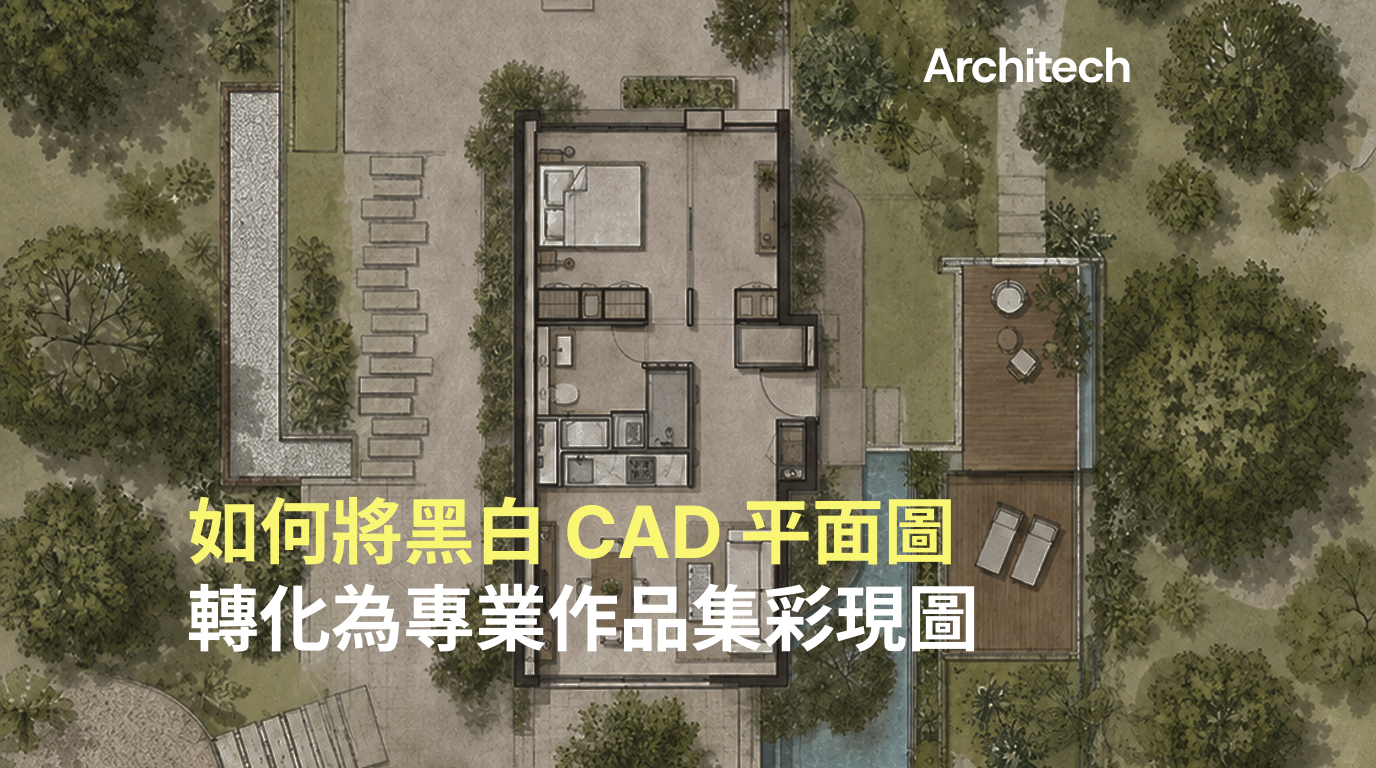

把 CAD 變成作品集平面圖

為什麼從 CAD 平面圖開始

在住宅設計流程裡，CAD 平面圖通常是最精準、也最冷靜的圖面。它能清楚表達牆體、門窗、家具配置與動線，但對業主或作品集讀者來說，黑白線稿有時不容易快速理解空間氛圍。

我們這次想測試的是：能不能把一張乾淨的 2D CAD 平面圖，透過 ReRender 與 prompt，轉換成更適合簡報、作品集與 early-stage proposal 的極簡平面圖。這個流程不是要取代施工圖，而是讓設計師更快把技術圖面轉成可溝通的視覺版本。

圖 01. 從 CAD 匯出的乾淨黑白住宅平面圖線稿

這個 workflow 的重點是「保留結構、優化表現」。CAD 負責提供精準的空間骨架，AI 則負責協助整理色塊、材質暗示、家具層次與作品集風格。

先把輸入圖面整理乾淨

第一步是在 CAD 中匯出乾淨的黑白平面圖線稿。這個步驟比想像中重要，因為輸入圖面的雜訊會直接影響 AI 對空間結構的判讀。

我們通常會先移除不必要的標註、尺寸線、圖框、過密文字與施工符號，只保留牆體、門窗、主要家具、衛浴設備與空間邊界。如果線稿太複雜，模型容易把標註文字當成圖面元素，最後生成出不穩定的材質或色塊。

在這個階段，我們不會急著要求模型加入大量材質，而是先讓它理解這是一張 residential floor plan。輸入越清楚，後續 prompt 才越容易控制。

用 prompt 定義作品集風格

將 CAD 線稿匯入 ReRender 後，我們會選擇指定模型，並把線稿當作結構轉化的核心參考素材。接著在 prompt 裡明確要求模型保留原始格局、牆體比例與家具位置，同時轉換成更乾淨的作品集風格。

保留原始平面圖的幾何形狀、牆體、開口、比例、空間分隔與整體配置。將其轉化為簡潔、專業的作品集風格俯視彩現圖，呈現清晰的 CAD 黑色線稿、細緻的灰階圖面、柔和陰影、水彩紙紋底圖、淺色鋪面、喬木、灌木、植栽區塊、景觀邊界線，以及室內家具陳設細節。
套用以下色彩計畫：[請填入您的色碼]
風格保持柔和、極簡、建築感，並以高解析度輸出。請勿包含：文字標註、圖例說明、人物、車輛、3D 透視效果、模糊線條、變形牆體、重色系配色，以及雜亂植栽。

圖 02. 透過 ReRender 將黑白 CAD 線稿轉換為作品集風格平面圖

我們後來發現，這類 prompt 的關鍵不是「讓圖變漂亮」，而是明確要求 preserve layout、wall thickness、doors、windows、furniture placement。這些詞能提醒模型保留平面圖最重要的結構資訊，而不是把圖面重新設計成另一個格局。

如果只寫 beautiful floor plan 或 modern plan rendering，模型可能會生成一張視覺上好看的圖，但牆體、家具或開口位置會被改掉。對設計圖面來說，這種錯誤比畫面不夠漂亮更嚴重。

色彩與材質要克制

作品集風格的平面圖不需要像室內渲染圖一樣寫實。它更需要清楚的圖面階層，讓讀者快速理解空間分區、家具配置與動線。

我們通常會使用低飽和的中性色、淡木色、米色或淺灰色，避免過度鮮豔的材質干擾閱讀。地板、地毯、沙發與床具可以有輕微色塊，但牆體與主要結構應該保持清楚。

minimal color palette, warm beige and light wood tones, subtle floor material, clean furniture fills, soft shadows, readable architectural plan graphic

圖 03. 使用低飽和色彩與簡潔材質建立圖面層次

這裡最大的取捨是「氛圍」與「可讀性」。如果材質太多，平面圖會變得像拼貼；如果完全沒有色彩，則又回到冷冰冰的線稿。因此我們會把色彩控制在輔助閱讀，而不是主導畫面。

我們踩過的幾個問題

這個流程看起來簡單，但實際測試時有幾個常見問題。

第一個是格局被改動。模型有時會為了讓畫面更完整，自動補牆、改門、移動家具或重新整理衛浴配置。這時候我們會在 prompt 裡加強 preserve original layout 與 do not change room arrangement。

preserve the original floor plan layout exactly, do not move walls, do not change room arrangement, keep all doors and windows in the same position

第二個是圖面變得太像室內渲染。當 prompt 加入太多 realistic material、lighting 或 shadow，輸出就會偏向效果圖，而不是平面圖。因此我們會刻意使用 portfolio-style floor plan、2D architectural plan、flat graphic 這類詞來限制風格。

第三個是家具辨識不穩定。尤其是床、沙發、餐桌與廚具，如果原始 CAD 線稿太簡略，AI 可能會重新詮釋家具形狀。這也是為什麼我們會建議輸入圖面保留主要家具，而不是只提供空白隔間。

這樣的 workflow 改變了什麼

這個流程可以把一張冷冰冰的 2D CAD 平面圖，逐步推進成更適合展示的作品集風格平面圖。對設計師來說，它最適合用在作品集整理、初步提案、社群分享與設計概念說明。

目前 ReRender 在這類平面圖轉換任務上，仍然需要人工檢查牆體、門窗、家具與空間名稱是否正確。尤其是要用在正式提案或交付前，設計師仍應回頭比對原始 CAD。

但對 early-stage proposal 來說，這個 workflow 可以大幅降低從 CAD 線稿整理到作品集圖面的時間成本，也讓設計師更快測試不同視覺風格。AI 在這裡不是取代平面圖繪製，而是幫助我們把已經存在的設計資訊，轉譯成更容易被理解與討論的視覺語言。
