用 AI 串起室內設計流程

為什麼我們想把設計流程串起來

在室內設計流程中，平面圖、3D 視圖與立面圖通常是分開製作的。設計師會先畫平面，再建模生成 3D，最後補立面圖，每個步驟之間都需要重新理解設計意圖，成本不低。

我們在做 ReRoom 的過程中，開始嘗試一件事：能不能用同一套 AI workflow，把這些步驟串起來，讓設計初稿可以從平面一路延伸到空間表現，而不是每一步都重來一次。

從平面圖開始：定義空間與風格

第一步我們從平面圖出發，透過 prompt 先補上風格與材質，生成一張「已上色的平面配置」。這一步的目標不是精確，而是讓空間分區與設計方向更直覺。

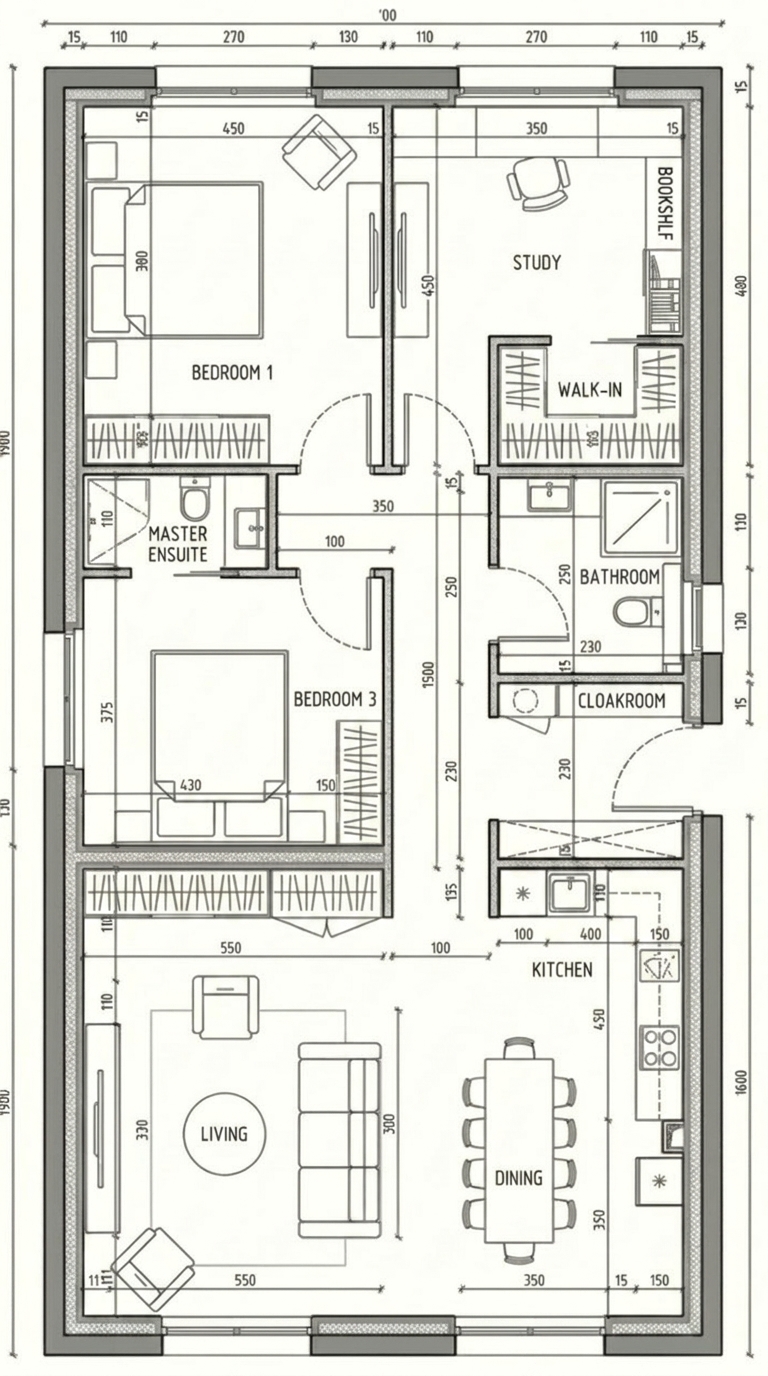

圖 1. 平面圖（Floor Plan）

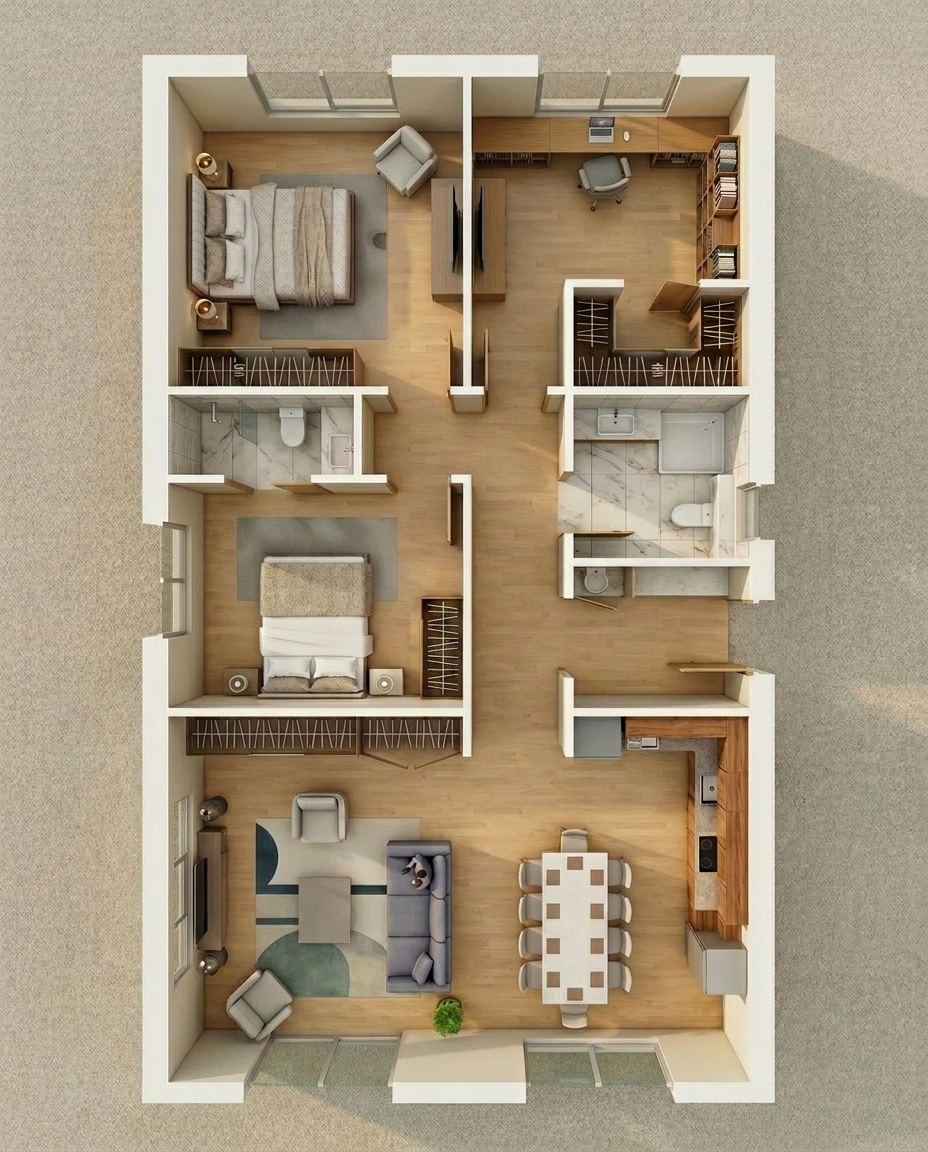

圖 1. 平面圖上色結果（Colored Floor Plan）

在這裡我們會刻意控制 prompt 的複雜度，通常只包含空間用途與主要風格，例如 minimal、warm wood 等，避免過多細節影響結構判讀。

從平面到 3D：建立空間感

第二步是把平面圖轉成 3D 立軸圖（Axonometric View）。這一步對我們來說是整個流程中最關鍵的一段，因為它決定了空間比例與配置是否合理。

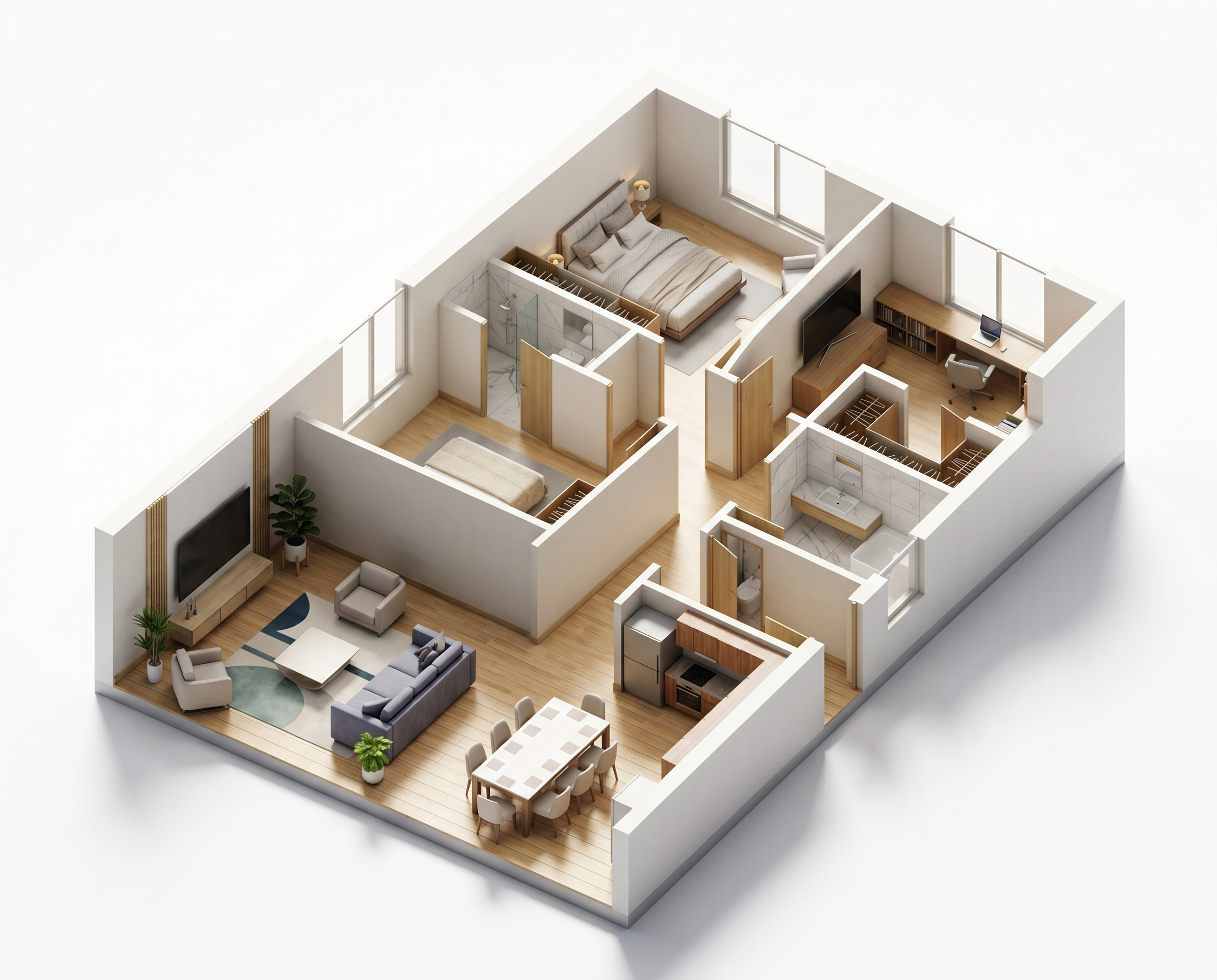

圖 2. 平面圖轉換為 3D 立軸圖

我們發現，如果前一步的 prompt 過於風格導向，這裡會出現結構錯誤，例如牆體比例不一致或動線不合理。因此在這個階段，我們會稍微降低風格描述，讓模型優先保留空間邏輯。

從 3D 到立面：補齊設計細節

最後一步是從 3D 視圖生成立面圖（Elevation View）。這一步主要用來補齊設計細節，例如櫃體、材質分割與視覺層次。

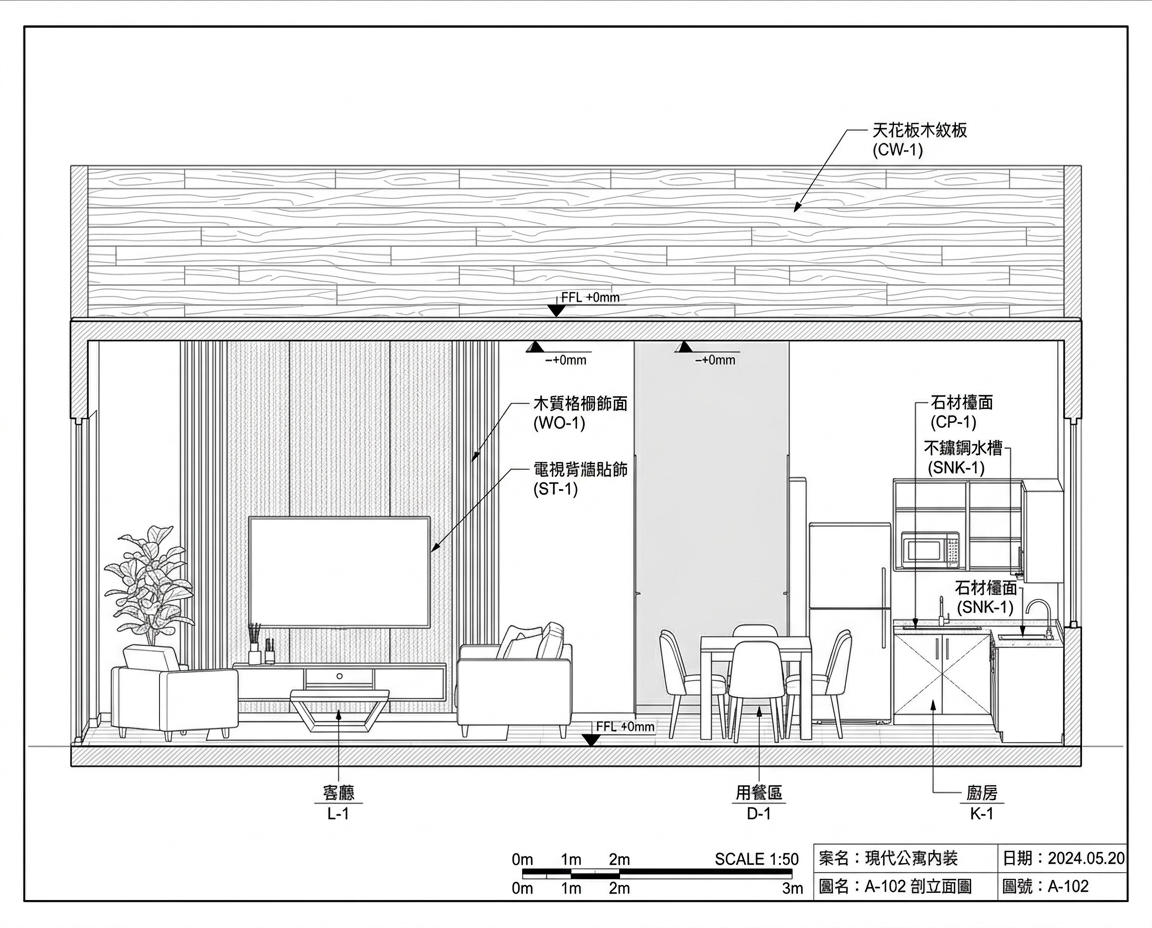

圖 3. 3D 立軸圖生成立面圖

這裡的 prompt 會重新加入一些細節描述，例如材質、光線或特定設計元素，讓輸出更接近可討論的設計方案。

我們怎麼拆 prompt

這次 workflow 裡，我們沒有使用一組 prompt 貫穿全部流程，而是針對不同階段，拆成三種不同類型的 prompt。

第一段是「平面圖上色」。這裡我們會要求模型保留原始平面圖中的空間比例、牆體厚度與開口關係，同時加入柔和自然光與簡潔材質，讓平面圖更接近可閱讀的設計配置，而不是單純的黑白 CAD。

根據第一張圖中的建築平面圖，建立與第二張圖視角和視覺風格相符的三維室內平面圖渲染圖。

保留原始平面圖中的精確布局、比例、牆體厚度、開口和空間關係。

運用柔和的自然光照、微妙的陰影和簡潔的渲染風格，以簡單的中性地面環繞建築，以突顯建築特色。

第二段是「平面圖轉 3D 立軸圖」。這時候我們會降低材質與風格描述，改成強調空間結構與視角一致性。因為如果 prompt 過度偏向風格，模型很容易破壞空間邏輯。

根據第一張圖的建築平面圖，創建一張 3D 等距立軸室內渲染圖，視角和風格與第二張圖保持一致。

保留原始平面圖的精確布局、比例、牆體厚度、開口和空間關係。

使用略微抬高的等距視角（約 30–45 度），採用簡化的開放式轉角構圖。

最後一步是「3D 立軸圖轉立面圖」。這裡我們會刻意限制透視效果，要求模型回到正投影，避免輸出看起來像一般渲染圖，而失去施工與立面討論的價值。

根據第一張圖的室內佈局，繪製一張正投影剖面圖，使其視覺風格和構圖與第二張圖保持一致。

使用嚴格的正投影（無透視），採用正面剖面圖，展現客廳、廚房及相鄰房間的內部佈置。

保留原圖中的空間佈置、牆體位置、開口、層高和家具擺放。

我們後來發現，prompt 的重點不只是「描述風格」，而是決定每個階段要保留哪些資訊、犧牲哪些資訊。比起一組很長的 prompt，這種分階段控制的方式，結果反而更穩定。

我們沒有追求一次生成完美結果，而是把 AI 當成一個逐步收斂設計方向的工具。

這樣的 workflow 改變了什麼

透過這樣的串接方式，我們可以在幾分鐘內，從一張平面圖生成一組完整的設計表現（平面、3D、立面）。這讓設計初稿不再是單一視角，而是一組可以討論的系統。

對我們來說，ReRoom 的角色不是生成「最終設計」，而是加速設計師在 early-stage 的探索與溝通。如果你對這類 workflow 有興趣，我們也正在持續優化這段流程，讓 AI 在設計中的角色更可控。
